Popis

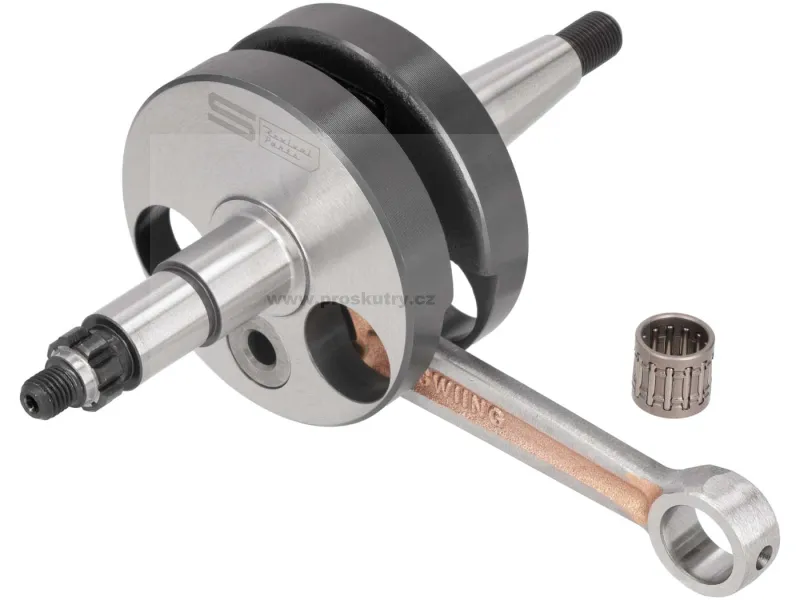

Standardní kliková hřídel vhodná pro mopedy Puch MS, MV, MV50, Puch X30 Velux s dvoustupňovou převodovkou a ručně řazenými motory Z50 chlazenými ventilátorem.
Poznámka: Tato kliková hřídel není vhodná pro vzduchem chlazené motory Z50 modelů Puch X30 Sport NS/NL.
Tato kliková hřídel byla speciálně vyvinuta pro použití v originálních motorech a vyznačuje se vynikajícím vyvažovacím poměrem a odolností vůči vysokým otáčkám. Plná ojnice je také vybavena robustnějším ojničním čepem o průměru 16 mm.
Jehlové ložisko (12/15 x 14,2 mm) je součástí dodávky.
Technické údaje:
- Zdvih klikové hřídele: 43 mm
- Průměr pístního čepu (B): 12 mm
- Délka ojnice mezi středy: 90 mm
- Celková délka klikového čepu na straně spojky: 57 mm
- Typ závitu: MF10x1 (jemný závit), MF8x1 (jemný závit)
- Celková délka klikového čepu na straně zapalování: 66 mm
- Průměr klikové hřídele: 69,9 mm
- Průměr oka ojnice: 15 mm
- Průměr ložiskového sedla (strana spojky): 17 mm
- Průměr ložiskového sedla (strana zapalování): 17 mm
- Rozměr jehlového ložiska: 12 / 15 x 14,2 mm (osa 12)
- Šířka klikové hřídele: 34 mm
- Délka 1. odstavce: 20 mm
- Délka 2. odstavce: 19 mm
- Průměr 1. stupně (strana spojky): 17 mm
- Průměr 2. stupně (strana spojky): 15 mm
- Délka ramene (strana zapalování): 26,3 mm
