Popis

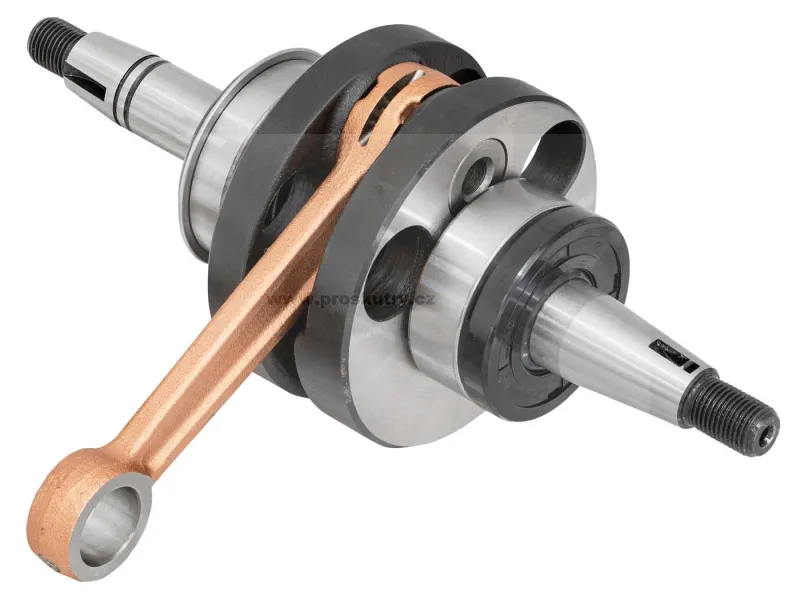

Klikový hřídel vhodný pro mopedy Puch Maxi S/N, Supermaxi LG1 s motorem E50.
Tento klikový hřídel je primárně navržen pro použití ve standardních sériových motorech a zaručuje nejvyšší přesnost výroby a rozměrovou přesnost. Jeho robustnost a odolnost byly prokázány v rozsáhlých zátěžových testech. Zvláštní pozornost si zaslouží solidně konstruovaná ojnice, která má zesílený ojniční čep o průměru 16 mm. Tato konstrukce výrazně zvyšuje stabilitu a zajišťuje spolehlivý výkon – i při zvýšeném mechanickém namáhání.
Rozsah dodávky:
- klikový hřídel
- 3x kuličková ložiska SKF 6203
- 1x kuličkové ložisko NSK 6203 s vnějším kroužkem
- 3x těsnění hřídele
- Jehlové ložisko
Poznámka: Dvě ložiska a olejové těsnění jsou již namontovány na klikovém hřídeli. Další ložiska a další olejové těsnění jsou určeny pro zadní převod.
Rozměry:
Hmotnost: 873 g
Typ ojnice: Standardní
Materiál: Ocel
Zdvih klikové hřídele: 43 mm
Délka ojnice mezi středy: 90 mm
Celková délka klikového čepu
na straně spojky: 74 mm Celková délka klikového čepu
na straně zapalování: 66 mm Průměr ojnice klikové hřídele:
69,9 mm Průměr pístního čepu: 12 mm
Typ závitu: MF10x1 (jemný závit) Průměr ojniční hlavice : 15 mm Průměr sedla ložiska (strana spojky): 17 mm Průměr sedla ložiska (strana zapalování): 17 mm Jehlové ložisko: 12 / 15×14,2 mm (náprava 12) Délka závitu: 11 mm, 15 mm Šířka ojnice klikové hřídele: 34 mm Délka 1. stupně : 9 mm Délka 2. stupně : 14,5 mm Délka 3. stupně: 25 mm Průměr 1. stupně (strana spojky): 22 mm Průměr 2. stupně (strana spojky): 17 mm Průměr 3. stupně (spojka strana): 15mm délka ramene (strana zapalování): 26,3mm Čísla OEM pro srovnání: 349.1.10.115.0, 901.3801, 900.6203, 902.3835, 900.6233
